實驗室通風控制系統是整個實驗室通風系統設計的重點．實驗室通風控制系統主要包括以下部分：實驗室通風柜控制系統、實驗室房間負壓控制系統、送排風機控制系統等．

1.    實驗室通風柜控制系統

通風柜系統由于對排風閥的反應速度和控制精度要求都比較高，一般通城柜上的排風閥都采用與壓力無關的文丘里閥。

通風柜的控制基本有兩個模式：一種為單門高傳感器運行模式．另一種為門高傳感器＋風速傳感器雙傳感器控制模式。

單門高傳感器根據門高度的變化，計算閥的開度值，直接控制閥

的開度。具有響應速度快，工作平穩的特點．

雙傳感器模式先根據門高的變化計算閥的開度位，控制閥開度。閥運動后，再根據風速傳感器的實際測量值修正閥的開度。具有控制情度高的特點．

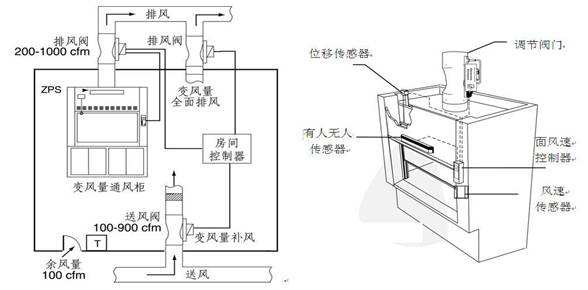

實驗室通風效果圖

通風柜的排風控制一般要求：

a ）通風柜在調節門靜態或調整時要維持恒定、安全的面風速；

b ）當調節門調整時，排風里相應調節到位的時間小于 15 ，以保證在此過程中有害氣體無逸出；

c ）要有監視功能以告知操作人員通風柜當前狀態及面風速大?。?

d ）通風柜要有報警裝置及緊急排風控制功能。

e ）要應用節能控制方案實現節能；

f ）風量調節閥要求防腐蝕文丘里閥。

2. 實驗室房間負壓控制系統

a ）負壓控制方式主要有兩種：差壓控制和余風量控制。

差壓控制：利用壓差傳感器測量室內外兩點的壓差，通過 i 周節送風閥門開度來維持房間恒定負壓。優點：控制簡單．造價便宜。缺點：對房間的密閉性要求嚴格，房間多的時候容易形成系統震蕩，受門開關時間的影響。

余風蛋控制：采集房間內所有排風設備的實時風量，經過累加后計算出送風風量，且送風風里與排風風量的比值不大于 90 % ．優點：系統穩定，不受房間門開關狀態的影響，并且對建筑的密閉性要求不苛刻。缺點：造價較貴。

b ）需要負壓控制的房間上要有下3 種。

變風量的房間：這種房間有通風柜，排風量是實時變化的。

恒定排風量的房間：這種房間有局部排風設備（如萬向排氣革等），排風量是恒定不變的。

無排風量的房間：這種房間沒有局部排風設備或工作時風量不變化．

c ）負壓控制

無排風量的房間：這種房間自身沒有風量變化，但由于系統中可能有變風量的房間，使此房間的壓力受到影響，如果房間沒有負壓要求，采用手動調節閥來滿足換氣要求，如果有負壓需求，從節省成本考慮，可以采用定風量閥，考慮節能的話可以采用雙位定風量閥，正常工作時閥處于高位狀態．值班模式閥處于低位狀態，低位狀態的風量是滿足最小換氣次數的安全風量。

恒定排風盆的房間：這種房間排風量是不變的，從節省成本考慮，可以采用定風量閥，如果需要考慮節能，可以采用雙位定風量閥，正常工作時閥處于高位狀態，值班模式閥處于低位狀態，低位狀態的風量是滿足最小換氣次數和局部排風設備最小排風量要求的安全風量。

變風量的房間：因?yàn)榕棚L(fēng)量是實時變化的，無法采用定風量閥，需要負壓控制可采用差壓控制或余風里控制來實現．

2.    送排風機控制系統

目前，送排風系統多采用頂靜壓控制方式。

a )送風機控制

送風機采用定靜壓控制方法，在送風機主管道上設置管道靜壓傳感器，通過控制器和變頻器調節風機轉速，維持管道靜壓，從而達到滿足實際需要風量的目的。管道靜壓傳感器取壓點在送風機和第一支送風支管間距離風機 2 / 3 處。送風溫度采用 PID 控制方式，通過調節冷熱水盤管上的調節水閥來實現。送風濕度根據工藝要求的不同，采用不用的方法，例如噴霧加濕，通過控制加濕閥控制送風濕度，這種方法多用于冬季加濕。夏季時多需要除濕，一般通過控制冷熱盤骨上的調節水閥，降低送風溫度來除濕。送風機組有初效過濾和中效過濾，為防止過濾器堵死，安裝了濾網差壓報警器，當過濾阻力大于設定值時系統顯示報警狀態，提示更換過濾器．

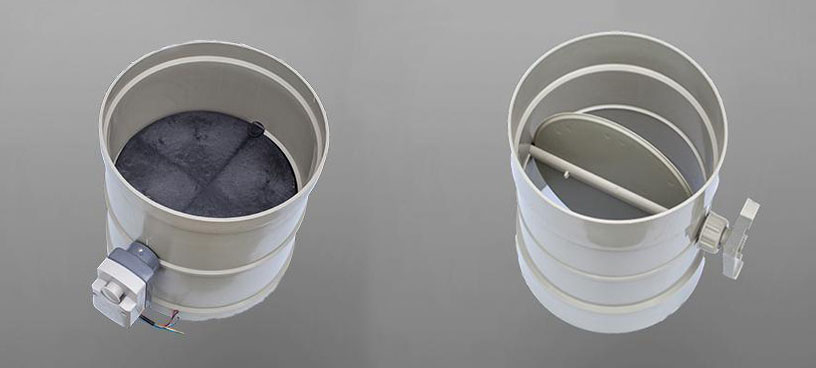

左電動風閥  右手動風閥

送風機前安裝有電動密閉閥（常閉電動閥）防止氣流倒灌，和風機連鎖動作．開啟時，先開送風閥，送風閥開狀態反饋后開啟送風機；停止時．先關閉送風機，后關閉送風閥．當風機停機時，水閥自動關閉，減少空調冷量負荷損耗。

b ）排風機控制

采用定靜壓控制方法，在風機排風主管道上設置管道靜壓傳感器，通過控制器和變頻器調節風機轉速，維持管道靜壓，從而達到滿足實際需要風量的目的。

通風柜平面圖

例如，當通風柜的視窗拉高，此時排風機管道內靜壓減小，管道靜壓傳感器感覺到壓力變化，通過控制器和變頻器調節風機，增大風機轉速，增大排風量，使管道內的靜壓值回歸到初始狀態的設定值．管道靜壓傳感器取壓點在排風機和最后一個排風支管間距離風機 2 / 3 處．

在排風機主管道出口上安裝有電動密閉閥（常閉電動閥）防止氣流倒灌，和風機連鎖動作。開啟時，先打開排風閥，排風閥開狀態反饋后開啟排風機。停止時，先關閉排風機，后關閉排風閥。
